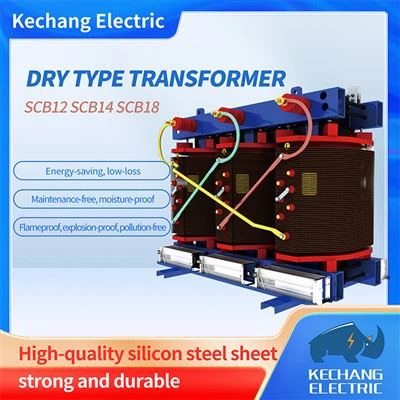

Transformers iżolati

It-trasformaturi ta 'insulazzjoni huma tagħmir elettriku li jiżola l-input miċ-ċirkwit tal-ħruġ permezz ta' teknoloġija ta 'insulazzjoni speċjali. Skond il-mezz ta 'insulazzjoni u l-istruttura, huwa maqsum f'żewġ kategoriji ewlenin: epoxy-trasformaturi niexfa fondut u transformers mgħaddsa taż-żejt-. Transformers epossidiċi japplikaw insulazzjoni solida-stat biex jissiġillaw kompletament il-koljaturi fl-epossi. It-trasformaturi mgħaddsa taż-żejt-użaw żejt minerali likwidu bħala mezz ta 'insulazzjoni u tkessiħ. Dawn iż-żewġ tipi effettivament jipprevjenu l-konduzzjoni diretta tal-kurrent elettriku u huma protezzjoni ta 'iżolament elettriku sikur.

It-trasformaturi iżolati għandhom rwol ewlieni fis-sistema tal-enerġija, mhux biss li jippermettu l-konverżjoni tal-vultaġġ, iżda aktar importanti li jipprovdu protezzjoni ta 'iżolament elettriku kontra inċidenti ta' xokk elettriku u ħsara fit-tagħmir. Il-proprjetajiet ta 'insulazzjoni tiegħu normalment jilħqu klassi F (155 grad) jew klassi H (180 grad) klassi ta' reżistenza għat-temperatura, li jiżguraw tħaddim stabbli f'ambjent ħarxa.

It-transformer iżolat jaħdem fuq il-prinċipju tal-induzzjoni elettromanjetika, li jippermetti t-trasferiment tal-enerġija permezz tal-igganċjar taċ-ċirkwit manjetiku tal-qalba. Huwa uniku li jkollu sistema ta 'insulazzjoni doppja: insulazzjoni primarja bejn il-koljaturi u insulazzjoni addizzjonali tal-koljaturi mal-art. Hekk kif il-kurrent tad-dħul jgħaddi mill-koljatura primarja, il-kamp manjetiku alternanti li jirriżulta jitmexxa fil-qalba, u l-istralċ sekondarju jaqta 'l-linji tal-kamp manjetiku biex jiġġenera forza elettromottiva indotta, li tippermetti trasformazzjoni tal-vultaġġ.

Fil-qalba tat-teknoloġija tal-insulazzjoni tinsab l-imblukkar effettiv tal-mogħdijiet tal-kurrent ta 'tnixxija li jistgħu jseħħu. It-transformer epoxy jippermetti li r-reżina epoxy tippenetra kompletament l-istralċ permezz ta 'proċess ta' tferrigħ bil-vakwu, li tifforma saff ta 'insulazzjoni solidu mingħajr vojt. Iż-żejt-transformers mgħaddsa, min-naħa tagħhom, jimlew l-ispazji kollha biż-żejt iżolanti filwaqt li s-sistema ta 'insulazzjoni komposti taż-żejt-karta tipprovdi protezzjoni multipla. Dan id-disinn jagħmel ir-reżistenza tal-insulazzjoni normalment tilħaq aktar minn 1000 MΩ, u l-ammont ta 'skarika parzjali huwa inqas minn 5 pC.

L-ispejjeż tal-manutenzjoni Kechang Electric huma mnaqqsa b'mod sinifikanti. It-transformer tar-reżina epossidika huwa tassew ħieles mill-manutenzjoni-, b'livell ta 'protezzjoni ta' IP67, u jista 'jitħaddem direttament anke f'ambjent ta' umdità 100%. Iċ-ċiklu ta 'sostituzzjoni tas-silikon tal-igroskopju tat-transformer mgħaddas taż-żejt -sa aktar minn 5 snin, tnaqqas ħafna l-frekwenza tal-manutenzjoni.

Prestazzjoni ta'-effiċjenza fl-enerġija. L-ebda -telf ta 'tagħbija tat-transformer ta' insulazzjoni tal-ġenerazzjoni l-ġdida huwa 30%-40% inqas minn dak tal-prodotti tradizzjonali, u t-telf tat-tagħbija tat-transformer tat-tip niexef SCB18 huwa ottimizzat b'5% -8%. Meta tieħu transformer ta '1000 kVA bħala eżempju, tista' tiffranka 40000 kwh ta 'enerġija elettrika billi topera 8000 siegħa fis-sena.

Yuan.

Saħħa mekkanika eċċellenti u durabilità. Bl-ottimizzazzjoni tal-proċess tal-laminazzjoni tal-qalba tal-ħadid u l-istruttura tal-istralċ, ir-reżistenza taċ-ċirkwit qasir tiżdied b'aktar minn 30%, u l-ħajja tad-disinn tista 'tilħaq 30 sena, li taqbeż ħafna l-medja tal-industrija ta' 20-25 sena.

Innovazzjoni kontinwa fit-teknoloġija tal-insulazzjoni. Ir-reżina epossidika tuża materja prima ta 'purità għolja (purità Akbar minn jew ugwali għal 99%), li hija kkombinata mal-materjal tal-mili nano- biex ittejjeb is-saħħa mekkanika u l-konduttività termali. Iż-żejt iżolanti huwa rfinut u l-vultaġġ tat-tqassim Akbar minn jew ugwali għal 35 kV, valur tat-telf dielettriku Inqas minn jew ugwali għal huwa 0.5%.

Disinn strutturali għall-eċċellenza. It-transformer tat-tip -niexef juża qalba tal-ħadid tal-ħjata b'pass, u l-burr tal-ipproċessar tal-lejżer huwa kkontrollat ​​fi żmien 0.03 mm, li huwa kkombinat mal-proċess ta 'laminazzjoni ta' ħames-passi biex jitnaqqas it-telf ta 'ebda-tagħbija. It-tank tal-fjuwil korrugat ssiġillat kompletament tat-transformer mgħaddas taż-żejt għadda mit-test tas-siġill tal-vakwu ta '50 kPa, u jiżgura 30 sena mingħajr manutenzjoni-.

Kontroll tal-proċess strett u preċiż. Il-proċess tat-tferrigħ bil-vakwu fih kontroll tat-temperatura f'diversi -stadji: 80 grad pre-bake għal 300 minuta, 110 grad kura preliminari għal 180 minuta, 130 grad kura finali għal 480 minuta. Il-proċess kollu jitwettaq f'ambjent vakwu, u jiżgura li s-saff ta 'insulazzjoni jkun ħieles mill-bżieżaq.

Sistema ta 'monitoraġġ intelliġenti hija stabbilita sew. Jista 'jiġi integrat mal-kejl tat-temperatura tal-fibra ottika, monitoraġġ ta' skarigu parzjali u apparat ta 'analiżi tal-kromatografija taż-żejt biex jinkiseb monitoraġġ mill-bogħod permezz ta' netwerk 4 G/5 G. Il-prodott intelliġenti għandu funzjoni ta 'twissija ta' ħsara, u l-ħin tar-rispons huwa inqas minn 5 minuti.

It-trasformaturi iżolati huma adattati għal diversi xenarji b'rekwiżiti għoljin għas-sigurtà u l-affidabbiltà. Fost ċentri kummerċjali u bini ta 'uffiċini, is-sigurtà tan-nirien tagħha hija favorita ħafna; sptarijiet u ċentri tad-dejta jiddependu fuqha biex jiżguraw l-operat bla interruzzjoni tan-negozji ewlenin; impjanti industrijali u proġetti tas-subway jivvalutaw il-karatteristiċi ta' manutenzjoni-ħielsa; u l-impjanti tal-enerġija l-ġodda u s-setturi tat-transitu ferrovjarju jieħdu vantaġġ mill-adattabilità ambjentali tagħha.

Prestazzjoni eċċellenti f'applikazzjonijiet ambjentali speċjali. Jista 'jopera b'mod stabbli f'żoni ta' altitudni għolja (sa 5,000 metru), ambjenti ta 'temperatura għolja u umdità, u postijiet b'atmosfera korrużiva. Test 2024 ta 'proġett ta' subway wera li t-transformer ta 'insulazzjoni wettaq perfettament wara li jiflaħ l-impatt ta' 25 darba l-kurrent nominali; il-każijiet ta 'operazzjoni stabbli f'diversi stazzjonijiet bażi 'l fuq minn 5,000 metru 'l fuq mil-livell tal-baħar urew l-adattabilità eċċellenti tiegħu.

Ħalli marġni suffiċjenti għall-kalkolu tal-kapaċità. Il-ħtiġijiet ta 'espansjoni futuri huma kkunsidrati fuq il-bażi ta' żieda ta '15%-25% fil-kapaċità riżervata bbażata fuq it-tagħbija attwali totali. Għal xenarji ta 'tagħbija ta' impatt, agħżel mudell li huwa reżistenti għal short circuits.

Il-klassijiet tal-effiċjenza fl-enerġija jingħataw prijorità. Għalkemm l-investiment inizjali fil-prodotti primarji tal-effiċjenza tal-enerġija huwa għoli, l-iffrankar fil-kontijiet tal-elettriku matul il-ħajja operattiva huwa konsiderevoli. Meta tieħu l-mudell SCB18 bħala eżempju, meta mqabbel mat-tliet-prodotti ta 'effiċjenza enerġetika, jista' jiffranka aktar minn 30% tal-kontijiet tal-elettriku f'10 snin ta 'tħaddim.

Klassi ta 'insulazzjoni tqabbil ambjent. L-insulazzjoni tal-Klassi F hija adattata għall-biċċa l-kbira tax-xenarji, l-insulazzjoni tal-Klassi H hija adattata għal ambjenti ta 'temperatura għolja. L-għażla tal-livell ta 'protezzjoni għandha taqbel mal-ambjent tal-installazzjoni: IP20 jew IP23 ġewwa, u IP67 barra

Parametri tekniċi kkontrollati bir-reqqa. Jinkludi parametri ewlenin bħal kombinazzjoni ta 'vultaġġ (bħal 10 kV / 0.4 kV), grupp ta' konnessjoni (il-prestazzjoni anti-armonika Dyn11 hija eċċellenti), impedenza ta 'ċirkwit qasir -(aġġustat skond id-domanda tas-sistema bejn 4% -6%).

Evalwazzjoni sħiħa tal-kwalifiki tal-fornitur. Intalab rapport tat-test tat-tip komplut li jinkludi test ta 'żieda fit-temperatura, test ta' ċirkwit qasir u dejta tat-test tal-iskarigu parzjali. Eżamina l-livell tat-tagħmir tal-proċess tal-produzzjoni, speċjalment in-natura avvanzata ta 'tagħmir għat-tferrigħ tal-vakwu jew tagħmir għat-trattament taż-żejt.

Is-sistema tal-qalba tuża folji ta' l-azzar tas-silikon manjetiku-għoli biex tnaqqas il-manjetoriżmu u t-telf permezz ta' proċess ta' ħjata-pass. Is-sistema ta 'l-istralċ hija maqsuma f'żewġ partijiet: vultaġġ għoli u vultaġġ baxx, it-transformer tat-tip niexef huwa mitfugħ b'reżina epoxy, u t-tip mgħaddas taż-żejt -uża struttura iżolata imgeżwer -.

Is-sistemi ta 'insulazzjoni huma l-parti ċentrali. It-transformer tat-tip niexef-huwa ffurmat minn reżina epossidika biex tifforma insulazzjoni integrali, u t-tip mgħaddas taż-żejt-uża insulazzjoni komposta taż-żejt-karta. Is-sistema tat-tkessiħ hija ddisinjata skont il-kapaċità, bi tkessiħ naturali jew tkessiħ bl-arja sfurzata biex tissodisfa ħtiġijiet differenti ta 'dissipazzjoni tas-sħana.

L-apparati protettivi huma kompluti u kompluti. Inkluż kontrollur tat-temperatura, valv ta 'rilaxx tal-pressjoni, relay tal-gass, eċċ biex jiġi żgurat tħaddim sikur. Il-kisi jipprovdi protezzjoni mekkanika u protezzjoni ambjentali, u l-materjal jista 'jkun azzar li ma jissaddadx, liga tal-aluminju jew folja komposta.

Smartcomponentoptional. Is-sistema ta 'monitoraġġ tat-temperatura timmonitorja t-temperatura tal-hotspot f'ħin reali, l-apparat ta' monitoraġġ ta 'skarika parzjali jwissi dwar ħsarat ta' insulazzjoni, u l-modulu ta 'komunikazzjoni jippermetti trasmissjoni ta' data remota u dijanjosi ta 'ħsarat.

L-ambjent tal-installazzjoni, il-karatteristiċi tat-tagħbija u r-rekwiżiti speċjali għandhom jiġu ċċarati matul il-fażi tal-analiżi tar-rekwiżiti. L-ispeċifikazzjonijiet tekniċi jiddeterminaw il-klassi tal-vultaġġ, il-kapaċità u l-klassi ta 'insulazzjoni xierqa li għandhom jintgħażlu flimkien mal-kundizzjonijiet tal-grilja u r-rekwiżiti operattivi.

L-evalwazzjoni tal-fornitur għandha tiffoka fuq is-saħħa teknika. Huwa mitlub li jipprovdi każijiet simili ta' tħaddim tal-prodott u rapporti tat-test, u li jagħmel spezzjonijiet fuq il--post ta' proċessi ta' produzzjoni u sistemi ta' kontroll tal-kwalità. L-analiżi ekonomika għandha tikkalkula l-ispiża taċ-ċiklu tal-ħajja sħiħ, inkluż l-investiment inizjali, il-kontijiet operattivi tal-elettriku, l-ispejjeż tal-manutenzjoni u t-trattament tal-valur residwu.

Il-prodotti Kechang Electrical Insulation Transformer għaddew miċ-ċertifikazzjoni awtorevoli nazzjonali u għandhom 56 privattiva relatata. It-trasformaturi tar-reżina epossidika għandhom volum lokali ta 'inqas minn 5pC, u transformers mgħaddsa taż-żejt- għaddew minn sett sħiħ ta' testijiet tat-tip biex jipprovdu soluzzjonijiet ta 'distribuzzjoni tal-enerġija sikuri u affidabbli għal diversi industriji. Il-prodotti jkopru l-firxa sħiħa ta '10 kV-35 kV, speċifikazzjonijiet speċjali jistgħu jiġu personalizzati skond il-ħtiġijiet tal-klijent.
