Spjegazzjoni dettaljata tal-gruppi tal-akkoppjar tat-transformer
Fis-sistema tal-enerġija, il-Grupp ta 'Konnessjoni tat-Transformer huwa l-parametru ewlieni li jiddetermina jekk it-tagħmir jistax jaħdem b'mod sikur, jaħdem b'mod parallel, u l-kwalità tal-enerġija. Jiddefinixxi l-metodu tal-wajers tal-koljaturi ta 'vultaġġ għoli u baxx u r-relazzjoni tal-fażi tal-vultaġġ tal-linja, li taffettwa direttament l-issettjar tal-protezzjoni tar-relay, id-disinn tas-sistema tal-ert u l-effett ta' soppressjoni armonika. Dan l-artikolu se janalizza sistematikament ir-regoli ewlenin u l-istrateġiji tal-għażla tal-grupp tal-akkoppjar tat-transformer ibbażat fuq l-istandard nazzjonali GB/T 1094.1.
Il-grupp ta 'konnessjoni tat-transformer huwa imsejjaħ b'mod kolokwali bħala l- "grupp tal-wajers" tat-trasformaturi. Tikkonsisti f'ittri + numri, li mhux biss jispjega kif in-naħa tal-vultaġġ għoli-u n-naħa tal-vultaġġ-baxx huma konnessi (kewkba, trijangolu, jew żigżag), iżda wkoll tiċċara d-differenza tal-fażi bejn il-vultaġġi fuq iż-żewġ naħat.
L-għażla korretta tal-grupp tal-igganċjar hija prerekwiżit biex jiġi żgurat li l-operazzjoni parallela tat-transformer ma tipproduċix ċirkolazzjoni u l-protezzjoni ma tiffunzjonax ħażin.
Regoli ta' tikkettjar għal gruppi ta' konnessjoni (GB/T 1094.1)
Skont l-istandards nazzjonali, il-grupp tal-akkoppjar tat-transformer jadotta metodu ta 'tikkettar unifikat ta' "ittra + numru", it-tifsiriet speċifiċi huma kif ġej:
Parti tal-Ittra: Metodu ta 'Konnessjoni tal-Istralċ
- Ittri kapitali:Jindika l-metodu ta' konnessjoni tal-istralċ ta'-vultaġġ għoli
- Ittri żgħar:jindika l-metodu ta' konnessjoni tal-istralċ ta'-vultaġġ baxx
Korrispondenza bejn ismijiet ta' kodiċi komuni:
- Y / y: Konnessjoni tal-istilla (Star/Wye)
- D / d: Konnessjoni trijangolu (Delta)
- Z / z:Konnessjoni taż-żigżag (Żigżag)
- Suffiss n:Jindika li l-punt newtrali tal-istralċ ġie miġbud, li jista' jintuża għall-ert jew sistema ta' tliet-erba' wajers-
Parti Diġitali: Notazzjoni tal-Arloġġ
Sabiex tesprimi viżwalment ir-relazzjoni tal-fażi bejn il-vultaġġi tal-linja tal-ġenb ta 'vultaġġ għoli u baxx, l-istandard juża notazzjoni tal-arloġġ:
Waħħal il-fasor tal-vultaġġ tal-linja tal-ġenb ta' vultaġġ għoli-f'12-il puntfuq il-wiċċ tal-arloġġ bħala r-referenza tal-fażi;
In-numru ta 'sigħat indikati mill-phasor tal-vultaġġ tal-linja tal-ġenb ta' vultaġġ baxx-huwa n-numru tal-grupp ta 'konnessjoni;
Kull skala siegħa fuq il-wiċċ ta 'l-arloġġ jikkorrispondi għal angolu elettriku ta'30 grad, għalhekk il-firxa diġitali hija0~11.

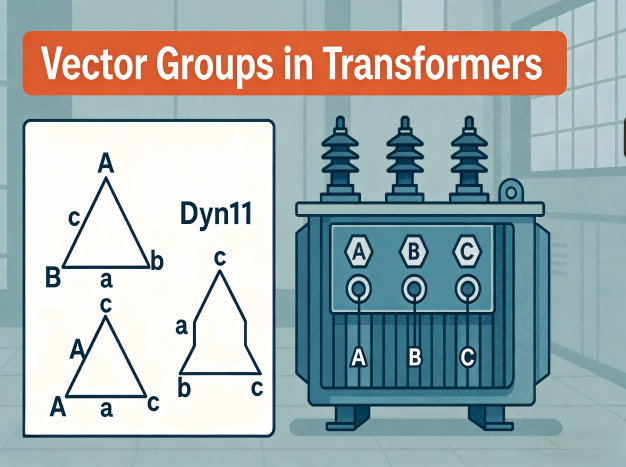

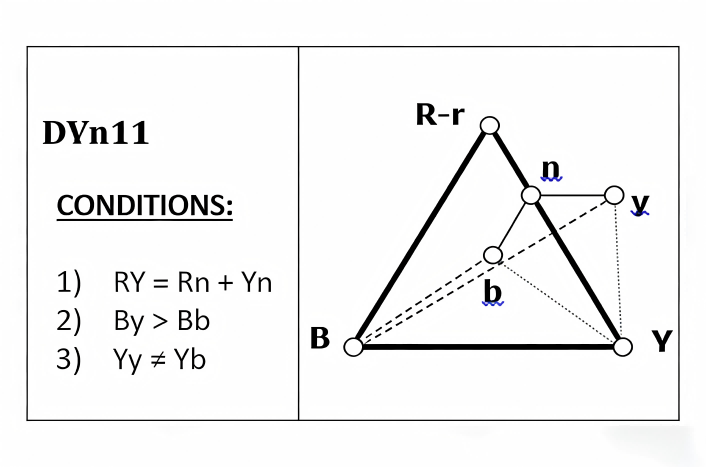

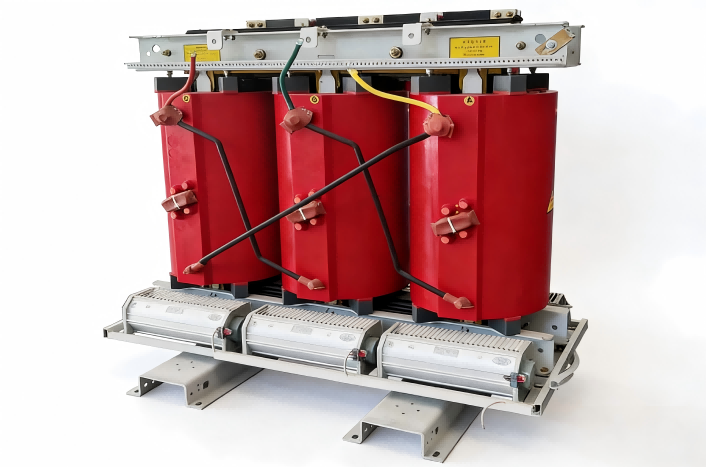

Eżempju Tipiku: Dyn11
Ħu l-Dyn11 komuni bħala eżempju:
- Figura D: L-istralċ ta'-vultaġġ għoli huwa konness fi trijangolu
- Figura y: L-istralċ ta'-vultaġġ baxx huwa konness f'forma ta' stilla
- n: Il-punt newtrali ta 'vultaġġ baxx iwassal għall-art
- Figura 11: Il-vultaġġ tal-istereżi tal-linja ta' vultaġġ baxx -huwa 330 grad fuq in-naħa tal--vultaġġ għoli (11 × 30 grad )
Dan il-grupp huwa użat ħafna fit-trasformaturi tad-distribuzzjoni ta '10kV minħabba s-soppressjoni armonika tajba tiegħu u s-sensittività għolja għall-protezzjoni tal-art.
Tqabbil tal-vantaġġi u l-iżvantaġġi tal-metodi ta 'konnessjoni tal-istralċ użati b'mod komuni
Fi proġetti attwali, metodi ta 'konnessjoni differenti jaffettwaw direttament il-prestazzjoni elettrika u l-ambitu tal-applikazzjoni tat-trasformaturi. Il-karatteristiċi ewlenin huma mqabbla kif ġej:
| Tip ta' Konnessjoni | Vantaġġi ewlenin | Żvantaġġi ewlenin | Xenarji ta' Applikazzjoni Tipiċi |
|---|---|---|---|
| Y/y | Wajer newtrali li jista' jiġi estratt għal sistemi ta' wajers bi tliet-erba' fażi-; vultaġġ baxx fażi tnaqqas l-ispiża ta 'insulazzjoni. | Il-passaġġ tal-fluss ta' sekwenza żero-jikkawża t-3 armoniċi notevoli; tolleranza dgħajfa ta 'tagħbija żbilanċjata. | Grids rurali, impjanti industrijali żgħar b'tagħbijiet bilanċjati. |
| D/d | Il-mogħdija taċ-ċirkolazzjoni għat-3 armoniċi tiżgura forma ta 'mewġa sine tajba; impedenza kbira ta' sekwenza żero-għal tħaddim stabbli. | L-ebda wajer newtrali (ma jistax iforni direttament tagħbijiet ta'-fażi waħda); rekwiżiti ogħla ta 'insulazzjoni. | Transformers tad-distribuzzjoni, drives tal-muturi kbar. |
| Z/z | L-aħjar tolleranza ta 'tagħbija żbilanċjata; potenzjal ta 'punt newtrali stabbli. | Struttura kumplessa, użu għoli tar-ram u spiża tal-manifattura. | Sistemi ta 'rettifikatur, trazzjoni ferrovjarja, xenarji ta' tagħbija żbilanċjati ħafna. |
Gruppi ta 'konnessjoni mainstream u xenarji ta' applikazzjoni ta 'inġinerija
Skont livelli differenti ta 'vultaġġ u karatteristiċi ta' tagħbija, hemm prinċipalment it-tipi li ġejjin ta 'gruppi ta' akkoppjar użati komunement fl-inġinerija:
L-ewwel għażla għad-distribuzzjoni tal-enerġija 10kV
Applikazzjoni ewlenija:Sistema ta 'distribuzzjoni tal-enerġija 10kV/0.4kV għal żoni residenzjali, kumplessi kummerċjali, parks industrijali, eċċ.
Vantaġġi:Adattat għal wajers trijangolari fuq in-naħa ta '-vultaġġ baxx, li effettivament trażżan it-3 armonika.
Kapaċità qawwija ta' tagħbija kontra-iżbilanċjata.
Fil-każ ta 'falliment ta' l-art ta'-fażi waħda, is-sensittività tal-protezzjoni hija għolja, u hija adattata għal tagħbijiet imħallta ta 'enerġija u dawl.
Soluzzjoni ekonomika u applikabbli
Applikazzjonijiet ewlenin:netwerks agrikoli, retrofits ta' sistemi qodma, u proġetti żgħar b'baġits limitati Jekk jogħġbok oqgħod attent.
Attenzjoni:Struttura sempliċi u prezz baxx
Il-kurrent newtrali għandu ġeneralment jiġi kkontrollat fi żmien 25% tal-kurrent nominali, inkella huwa suxxettibbli għal drift newtrali, sħana żejda lokali u problemi oħra, li jaffettwaw il-kwalità tal-enerġija.
trażmissjoni ta 'vultaġġ għoli u spinta kbira ta' unità
Applikazzjoni ewlenija:transformer prinċipali ta' substations ta' 35kV u 110kV, kif ukoll transformer step-up ta' impjanti tal-enerġija termali u unitajiet ta'-skala kbira.
Vantaġġi:Uża wajers tal-istilla tal-ġenb ta' vultaġġ għoli- biex tnaqqas l-ispejjeż tal-insulazzjoni.
Il-wajers trijangolari fuq in-naħa ta '-vultaġġ baxx tas-swiċċ iwasslu għal filtrazzjoni armonika.
Adattat b'mod speċjali għal trażmissjoni ta'-kapaċità kbira u aċċess għal tagħbija sensittiva armonika.
Transformer ta 'l-ert u l-kuntatt għal sistema ta' vultaġġ għoli
Applikazzjoni ewlenija:transformer ta' kuntatt tal-grilja ta' vultaġġ għoli-, sistemi li jeħtieġu ertjar dirett ta' punti newtrali ta'-vultaġġ għoli.
Vantaġġi:Uża l-punt newtrali ta' vultaġġ għoli-mal-art direttament biex tiżgura protezzjoni tar-relay affidabbli fil-każ ta' ħsara fl-art ta'-fażi waħda.
Jintuża l-aktar fil-komunikazzjoni tas-sistema u fis-sistemi ta' ertjar ta'-kurrent għoli.
